Przewodnik po pompach odśrodkowych o wysokim przepływie: rodzaje, rozmiary i wymagania dotyczące procesu chemicznego

Jeśli kiedykolwiek projektowałeś linię przesyłową dla dużej farmy zbiornikowej lub obserwowałeś problemy w pętli cyrkulacyjnej, ponieważ pompa została wybrana wyłącznie na głowicę, wiesz już, że „wysoki przepływ” to pojęcie względne. W przypadku pompy odśrodkowej oznacza to zwykle punkt pracy, w którym objętość ma większe znaczenie niż ciśnienie. Pompa może tłoczyć wodę chłodzącą, płyn procesowy, solankę lub produkt o niskiej lepkości szeroką siecią rurociągów, a wirnik i obudowa są zaprojektowane tak, aby skutecznie przepuszczać tę objętość. Codzienna praca w Jiangsu Feixiang Pump Manufacturing Co., Ltd. z zakładami chemicznymi i użytkownikami procesów nauczyła nas, że najlepsza pompa odśrodkowa o wysokim przepływie rzadko jest tą największą na karcie katalogowej; jest to ten, który pasuje do krzywej systemu, płynu i rzeczywistości w zakresie konserwacji.

Co oznacza „wysoki przepływ” w przypadku pompy odśrodkowej

Natężenie przepływu to objętość dostarczana przez pompę w jednostce czasu, podczas gdy wysokość podnoszenia to energia, jaką dodaje na jednostkę masy cieczy. Pompa odśrodkowa o dużym przepływie znajduje się po prawej stronie krzywej wydajności: duża objętość, często niewielka wysokość podnoszenia. Dlatego też w tych pompach powszechnie stosuje się jednostopniowy wirnik wiszący, szeroką spiralę oraz duże kanały ssące i tłoczne. Prędkość właściwa wzrasta wraz ze wzrostem przepływu w stosunku do wysokości podnoszenia, przesuwając konstrukcje w kierunku wirników o przepływie mieszanym i osiowym, gdy zapotrzebowanie na wysokość podnoszenia jest bardzo niskie, a zapotrzebowanie na objętość jest bardzo wysokie.

Ważne jest, aby nie mylić wysokiego przepływu z wysokim ciśnieniem. Pompa może mieć dużą ramę, ale nadal zapewniać tylko kilka słupków ciśnienia. I odwrotnie, pompa wielostopniowa może wytwarzać wysokie ciśnienie przy stosunkowo niewielkim przepływie. Praktycznym pytaniem jest, gdzie krzywa systemu przecina się z krzywą pompy i czy wybrana pompa pracuje w pobliżu swojego punktu najlepszej wydajności. W przypadku cieczy o niskiej lepkości, takich jak woda, rozpuszczalniki i wiele strumieni chemicznych, pompy odśrodkowe są naturalnym rozwiązaniem, ponieważ mogą przepuszczać duże objętości przy stosunkowo prostej konstrukcji.

Typowe konfiguracje pomp odśrodkowych o wysokim przepływie

Wysokie przepływy są zaspokajane przez kilka układów pomp, a właściwy wybór zależy od wysokości podnoszenia, układu, cieczy i częstotliwości pracy jednostki. Pozioma jednostopniowa pompa procesowa jest często pierwszą opcją w przypadku ogólnego przesyłu, ponieważ jest dostępna i łatwa w utrzymaniu. Pompy pionowe oszczędzają miejsce na podłodze i zapewniają krótką drogę ssania w studzienkach ściekowych lub studzienkach cyrkulacyjnych. Pompy o przepływie osiowym idą dalej w koncepcji wysokiego przepływu, wykorzystując wirniki typu śmigłowego do obsługi bardzo dużych objętości przy niskim ciśnieniu. Jednostki wielostopniowe pojawiają się, gdy ten sam przepływ musi być dostarczony pod wyższym ciśnieniem, chociaż obudowa staje się dłuższa i bardziej złożona.

W przypadku zastosowań chemicznych pompa musi także szanować materiały i uszczelnienia. Standardowa pompa do procesów chemicznych może być wykonana z żeliwa, stali nierdzewnej lub innych stopów, z uszczelnieniami mechanicznymi dostosowanymi do cieczy. W przypadku kwasów, zasad i roztworów soli może być konieczna pompa wyłożona lub odporna na korozję. W przypadku bardzo dużych zadań związanych z cyrkulacją, takich jak pętle parowania i krystalizacji, konstrukcja z przepływem osiowym może być bardziej wydajna niż zmuszanie pompy odśrodkowej o dużym przepływie do pracy daleko od najlepszego punktu. Nasz omówienie wydajności pompy osiowej omawia ten kompromis bardziej szczegółowo.

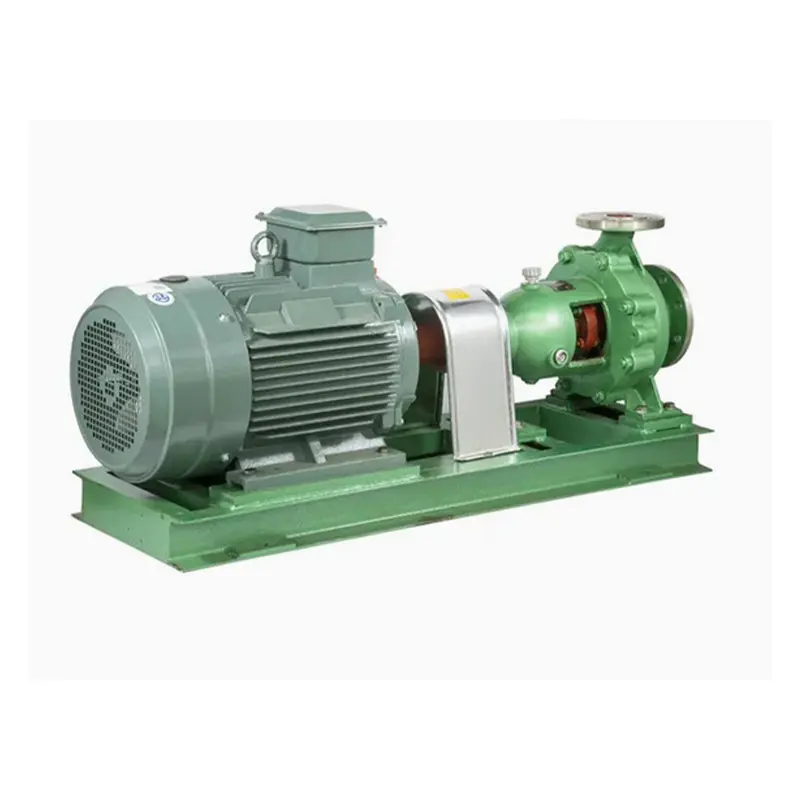

Pozioma chemiczna pompa odśrodkowa typu IH Ta jednostopniowa pompa ISO2858 zapewnia szeroki zakres przepływu i wysokości podnoszenia do zastosowań w procesach chemicznych, do cieczy korozyjnych, podobnych do wody i bez ciał stałych. Zobacz produkt →

Szybkie porównanie typów pomp o wysokim przepływie

Gdzie wysokoprzepływowe pompy odśrodkowe pasują do zakładów przetwórczych

Wysokoprzepływowe pompy odśrodkowe pojawiają się w większej liczbie miejsc, niż wiele osób się spodziewa. Obsługują wodę chłodzącą i wodę użytkową, transportują produkt między zbiornikami, płuczki zasilające, cyrkulują solankę lub płyn termiczny oraz wspierają systemy płaszcza reaktora. W zakładach chemicznych tę samą rodzinę pomp można stosować do rozcieńczonych roztworów, rozpuszczalników i innych cieczy o niskiej lepkości, pod warunkiem, że zwilżane materiały i uszczelnienia są kompatybilne. Gdy strumień zawiera ciała stałe lub gaz, obraz się zmienia i może być potrzebny inny projekt lub zmodyfikowana instalacja.

Użytecznym rozróżnieniem jest transfer i obieg. Pompa transferowa ma zwykle zdefiniowany cykl uruchamiania i zatrzymywania i może wymagać funkcji samozasysania lub wysokości ssania. Pompa obiegowa pracuje przez długi czas, dlatego ważniejsza jest wydajność i stabilna praca w pobliżu najlepszego punktu wydajności. Dobrym przykładem są obwody odparowania i krystalizacji: pompa musi tłoczyć dużą objętość cieczy przy niskim dostępnym podnoszeniu, a niewłaściwy wybór może spowodować kawitację, wibracje lub niepotrzebne pobór mocy. Jest to jeden z powodów, dla których nasza oferta pomp obejmuje zarówno wirówki procesowe, jak i chemiczne pompy osiowe do obiegu o dużym natężeniu.

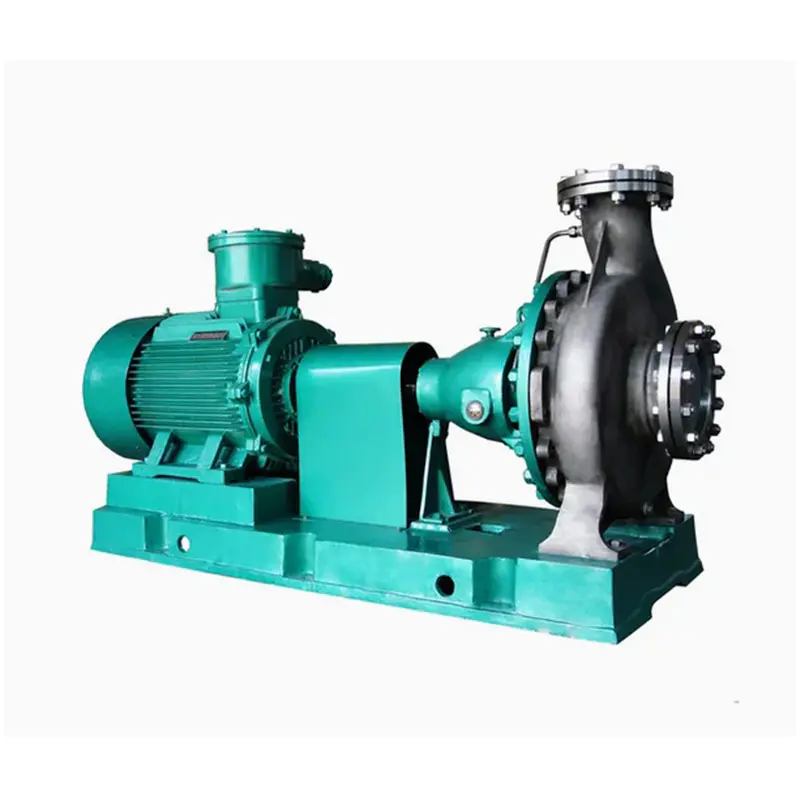

Standardowa pompa do procesów chemicznych CZ Chemiczna pompa procesowa otwierana z tyłu do cieczy korozyjnych lub wysokotemperaturowych, o przepływach do 1500 m³/h i konserwacji bez otwierania rurociągu. Zobacz produkt →

Lista kontrolna rozmiaru i wyboru

Niezawodny wybór zaczyna się od danych, a nie od rozmiaru ramki. Przed obejrzeniem krzywych zapisz normalny i maksymalny przepływ, wymagane ciśnienie, właściwości płynu i temperaturę roboczą. Następnie dokładnie sprawdź stronę ssącą. Wiele pomp o dużym przepływie jest obwinianych za kawitację, gdy prawdziwym problemem jest niewystarczająca dodatnia wysokość ssania netto, długi przewód ssawny lub źle umieszczone kolanko. Poniższe kontrole stanowią praktyczny punkt wyjścia.

1. Punkt pracy: Potwierdź projektowany przepływ i wysokość podnoszenia oraz wszelki przyszły margines wydajności. Unikaj dodawania dowolnych marginesów, które wypychają pompę daleko w prawo od jej krzywej.
2. Dane płynu: Rejestruj lepkość, gęstość, zawartość substancji stałych, rozpuszczony gaz, korozyjność i temperaturę. Określają one typ pompy, materiały i układ uszczelek.
3. Marża NPSH: Porównaj dostępne NPSH z NPSH wymaganym w pełnym zakresie przepływu, nie tylko w punkcie projektowym.
4. Materiały i uszczelki: Dopasuj części zwilżane do płynu i wybierz plan płukania uszczelek, który można konserwować w terenie.
5. Sterownik i sterowanie: Sprawdź dobór silnika, metodę rozruchu, pracę ze zmienną prędkością i wpływ zmiany prędkości na przepływ i wysokość podnoszenia.
6. Układ: Rurociągi ssące powinny być krótkie i proste, zapewniać odpowiednie zanurzenie i zapewniać miejsce na dostęp konserwacyjny.

Pomocne jest także pytanie, w jaki sposób pompa będzie obsługiwana. Jednostka pracująca z pełną prędkością przez lata ma inne priorytety niż jednostka, która jest często dławiona lub przełączana. Jeśli system wymaga szerokiego zakresu przepływu, sterowanie zmienną prędkością może być bardziej przydatne niż większe gniazdo wirnika. Jeśli płyn jest korozyjny, konstrukcja z wykładziną lub ze stali nierdzewnej może kosztować więcej na początku, ale skraca czas przestojów. Celem nie jest znalezienie najwyższego numeru przepływu; polega na znalezieniu pompy, która utrzyma się w prawidłowym oknie roboczym.

Uwagi dotyczące instalacji, obsługi i konserwacji

Pompy odśrodkowe o wysokim przepływie są nagrodą za dobrą instalację. Spoinowanie płyty podstawowej, wyrównanie wałów i podparcie rurociągów mają znaczenie, ponieważ duże objętości przepływu mogą powodować zauważalne siły reakcji. Rurociągi ssawne nie powinny mieć najwyższych punktów, w których może gromadzić się powietrze, a pompa nigdy nie powinna pracować na sucho, chyba że jest specjalnie zaprojektowana do tego zadania. Podczas uruchamiania należy sprawdzić obroty, wycieki uszczelnień, wibracje i prąd silnika w rzeczywistym punkcie pracy. Pompa, która hałasuje lub wibruje podczas rozruchu, może powodować kawitację, być niewspółliniowa lub pracować daleko od przepływu projektowego.

Podczas codziennej pracy należy obserwować ciśnienie ssania, ciśnienie tłoczenia, wskazanie przepływu i temperaturę łożysk. Stopniowa utrata przepływu może wskazywać na zużyty wirnik, częściowo zablokowany filtr siatkowy na ssaniu lub zmianę procesu. Awarie uszczelnień mechanicznych często wynikają z pracy na sucho, słabego przepływu podczas płukania lub niewspółosiowości, a nie z samego uszczelnienia. Przechowuj zapasowe pierścienie ślizgowe i uszczelki dla krytycznych jednostek i zapisuj krzywą pompy podczas uruchamiania, aby móc ocenić przyszłe zmiany wydajności na podstawie znanej wartości bazowej. W przypadku zastosowań wymagających wysokiej temperatury lub korozyjności harmonogram konserwacji zapobiegawczej oparty na stanie uszczelnienia i tendencji wibracji jest zwykle bardziej przydatny niż stały okres między przeglądami.

Pionowa pompa o przepływie osiowym do zastosowań o dużej wydajności Pionowa pompa o przepływie osiowym do zastosowań wymagających dużej wydajności i niskiego podnoszenia; Orientacja oszczędzająca miejsce pasuje do nawadniania, ochrony przeciwpowodziowej, oczyszczania ścieków i ograniczonych instalacji. Zobacz produkt →

Współpraca z producentem pomp przy dużych przepływach

Jiangsu Feixiang Pump Manufacturing Co., Ltd. zajmuje się budową pomp chemicznych od lat 80. XX wieku, a nasza oferta produktów obejmuje pompy do procesów chemicznych, pompy odporne na korozję, pompy wysokotemperaturowe, pompy o przepływie osiowym, pompy samozasysające i powiązany sprzęt. Ten zakres jest przydatny, gdy duży przepływ nakłada się na kompatybilność chemiczną lub wysoką temperaturę, ponieważ rozmowa może przejść od „która pompa jest największa” do „która kombinacja hydrauliczna i materiałowa pasuje do tej linii”. Nasze rodziny pomp procesowych CZ, HJ, IH i ZA obsługują różne części tej mapy, podczas gdy pompy o przepływie osiowym i pionowe pompy obiegowe nadają się do zastosowań o dużej objętości i niskim wysokości podnoszenia.

Jeśli planujesz nową instalację lub wymianę pompy, która nigdy nie była do końca dopasowana, prześlij nam dane dotyczące przepływu, wysokości podnoszenia, cieczy, temperatury i prosty szkic układu rurociągów. Możemy omówić z Tobą obowiązek i zalecić praktyczną konfigurację. Celem jest pompa odśrodkowa o dużym przepływie, która wykonuje swoją pracę cicho, wydajnie i wymaga konserwacji, z którą poradzi sobie Twój zespół.
